Описание

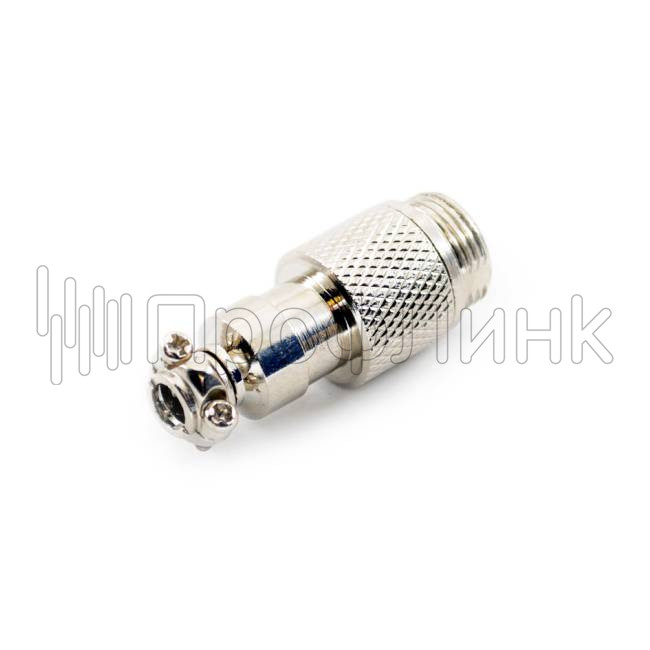

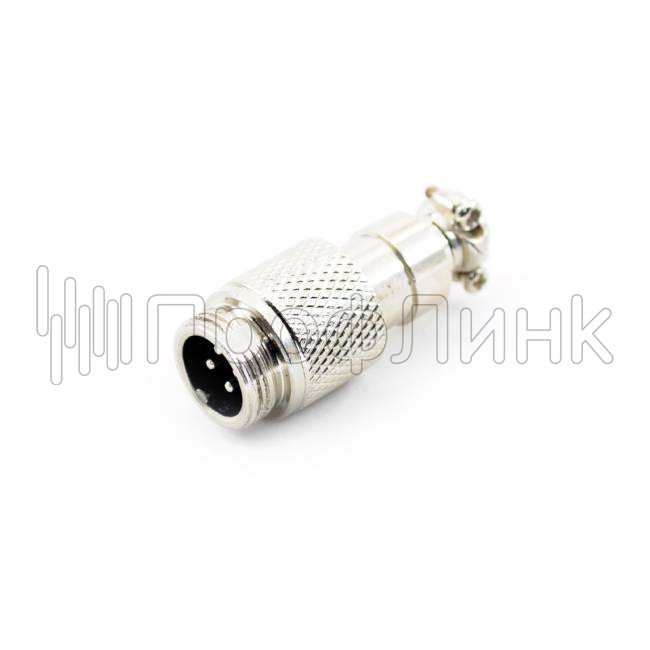

Разъем GX16 12М-4

Разъём GX16 представляет собой многополюсный цилиндрический разъём, который используется в современных системах автомобильного видеонаблюдения для подключения различных компонентов к видеорегистратору. Он предназначен для создания надежного соединения между видеокамерой, монитором, источником питания и другими элементами системы, обеспечивая стабильную передачу данных и питание без риска потери сигнала. Использование GX16 в автомобильных системах видеонаблюдения обусловлено его высокой надежностью, долговечностью и удобством монтажа, что делает его важным элементом профессиональных решений для транспорта различного типа.

Конструкция разъёма GX16 12М-4

Разъём GX16 имеет цилиндрическую форму с диаметром корпуса 16 мм, что обеспечивает удобство установки и надежность фиксации контактов. Основное преимущество цилиндрической конструкции заключается в равномерном распределении нагрузки при подключении и отключении разъёма. Металлический корпус выполняет сразу несколько функций: он защищает внутренние контакты от механических повреждений, обеспечивает надежное заземление и повышает электромагнитную совместимость устройства.

Внутри разъёма расположены контакты, которые могут быть различного количества: от 4 до 6. Четырёхконтактные разъёмы GX16 чаще всего используются для подключения видеокамер и подачи питания, тогда как шести контактные версии обеспечивают возможность передачи дополнительных сигналов, таких как аудио или управление поворотными механизмами камер. Каждый контакт выполнен с высокой точностью, что обеспечивает минимальное сопротивление при передаче тока и данных, снижает риск перегрева и улучшает общую надежность системы.

Материалы и качество изготовления GX16

Корпус разъёма GX16 изготовлен из металла, что обеспечивает его долговечность и устойчивость к внешним воздействиям. Металл защищает контакты от механических повреждений и обеспечивает высокую прочность при многократных подключениях и отключениях. Внутренние контакты обычно изготавливаются из меди с золотым или никелевым покрытием, что снижает окисление и коррозию, а также улучшает проводимость и стабильность сигнала.

Внешняя поверхность разъёма часто имеет антикоррозийное покрытие, которое позволяет использовать его в условиях высокой влажности или резких перепадов температуры. Такая конструкция делает GX16 подходящим для использования не только в легковых автомобилях, но и в грузовых автомобилях, автобусах, спецтехнике и других транспортных средствах, где условия эксплуатации могут быть экстремальными.

Применение разъёма GX16

GX16 активно применяется в системах автомобильного видеонаблюдения, включая подключение видеокамер, мониторов, DVR-регистраторов, аудиосистем и других компонентов. Основная задача разъёма заключается в обеспечении надежного соединения с минимальными потерями сигнала и стабильной передачей питания.

Разъёмы с 4 контактами чаще всего используются для подачи питания и передачи видеосигнала. Например, видеокамеры CARVIS могут подключаться к регистратору именно через 4-контактный GX16. Шести контактные разъёмы применяются для более сложных систем, где требуется передача аудиосигнала, управления поворотными механизмами камеры или передачи дополнительных данных между устройствами.

Преимущества использования в автомобильных системах

1. Надежность соединения: Разъём GX16 обеспечивает прочное соединение с минимальным риском случайного отключения при вибрации и тряске, что особенно важно для транспортных средств.

2. Долговечность: Металлический корпус и качественные контакты позволяют использовать разъём в условиях интенсивной эксплуатации на протяжении долгого времени.

3. Универсальность: Возможность выбора количества контактов (4 или 6) делает GX16 подходящим для широкого спектра устройств и систем.

4. Устойчивость к внешним воздействиям: Разъём сохраняет работоспособность при перепадах температуры, воздействии влаги, пыли и механических нагрузках.

5. Электромагнитная совместимость: Металлический корпус разъёма уменьшает влияние электромагнитных помех на передаваемый сигнал, обеспечивая стабильную работу системы.

Варианты исполнения и длина проводов

GX16 могут использоваться в комплекте с кабелями различной длины, что позволяет подключать устройства, расположенные на расстоянии друг от друга, без необходимости применения дополнительных удлинителей. Кроме того, разъёмы могут быть установлены как на стороне устройства, так и на стороне кабеля, обеспечивая гибкость установки и упрощая монтаж системы видеонаблюдения.

Разъёмы могут комплектоваться винтовой фиксацией или защелками, что дополнительно повышает надежность соединения и исключает случайное отключение. В некоторых системах применяется герметизация разъёма, что обеспечивает защиту от влаги и пыли, особенно при внешней установке камер.

Установка и эксплуатация

Монтаж не требует специальных навыков: контакты кабеля подпаиваются или вставляются в гнезда разъёма, после чего фиксируются винтом или защелкой. Металлический корпус защищает контакты во время эксплуатации, обеспечивая долгий срок службы без необходимости обслуживания.

GX16 рассчитаны на многократные подключения и отключения, что позволяет проводить техобслуживание и замену оборудования без риска повреждения разъема. Их устойчивость к вибрации делает их идеальными для использования в транспортных средствах, где колебания и удары — обычное явление.

Примеры использования

• Подключение видеокамер CARVIS к автомобильному видеорегистратору.

• Соединение аудиосистем с видеорегистратором для записи звука в салоне автомобиля.

• Управление поворотными камерами через шести контактные разъёмы.

• Подключение мониторов для отображения видео с камер в режиме реального времени.

GX16 обеспечивают высокую стабильность работы системы даже в сложных условиях: при экстремальных температурах, вибрации, механических ударах и воздействии влаги. Они являются оптимальным решением для профессиональных систем видеонаблюдения в транспортной сфере, а также для стационарных установок, где требуется надежное многополюсное соединение.

Заключение

Разъём GX16 — это высоконадежное решение для профессиональных систем видеонаблюдения, используемых в автомобиле и на спецтехнике. Он обеспечивает стабильную передачу видеосигнала, аудио и питания, устойчив к вибрациям, ударам и внешним воздействиям, а металлический корпус повышает долговечность и электромагнитную совместимость. Возможность выбора количества контактов и различных способов фиксации делает GX16 универсальным и гибким решением для интеграции оборудования.

Благодаря своим характеристикам, он является незаменимым элементом автомобильных систем видеонаблюдения, обеспечивая надежное и стабильное соединение компонентов, долгий срок службы и простоту монтажа. Он подходит для использования как в легковых автомобилях, так и в автобусах, грузовиках, спецтехнике и других транспортных средствах, требующих профессионального уровня надежности и устойчивости соединений.
